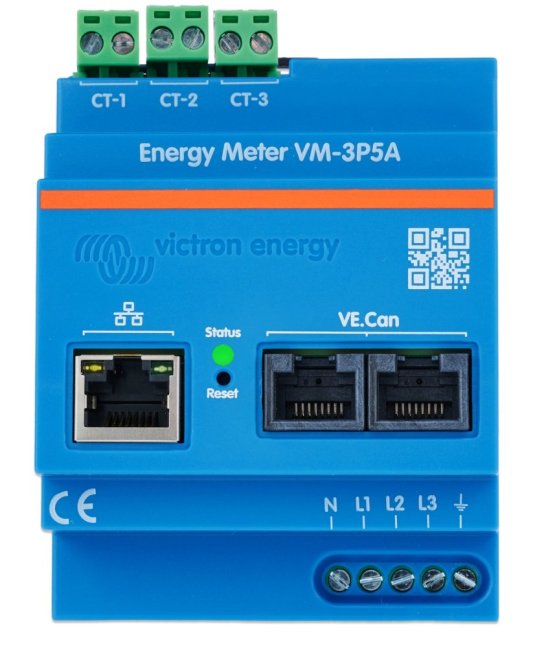

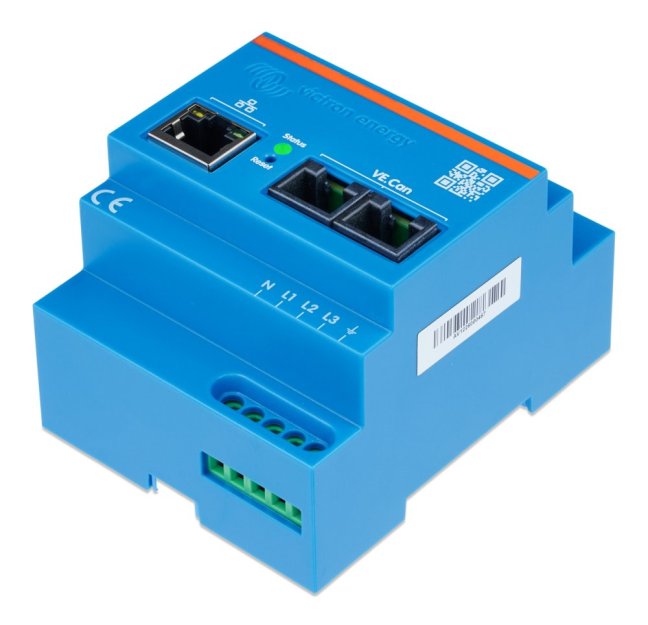

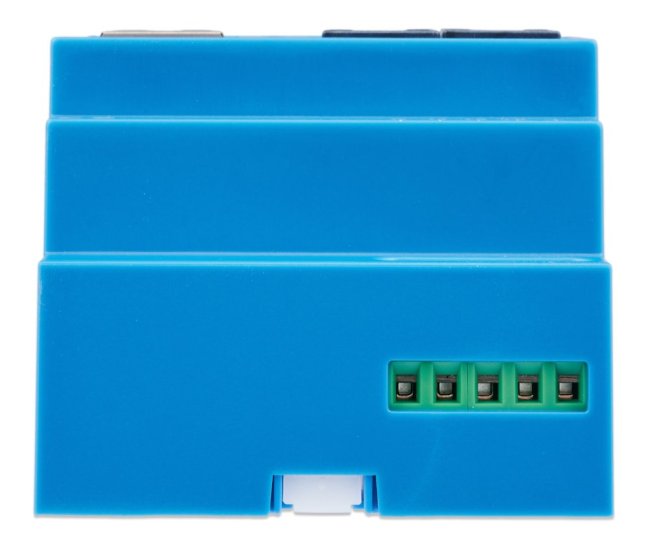

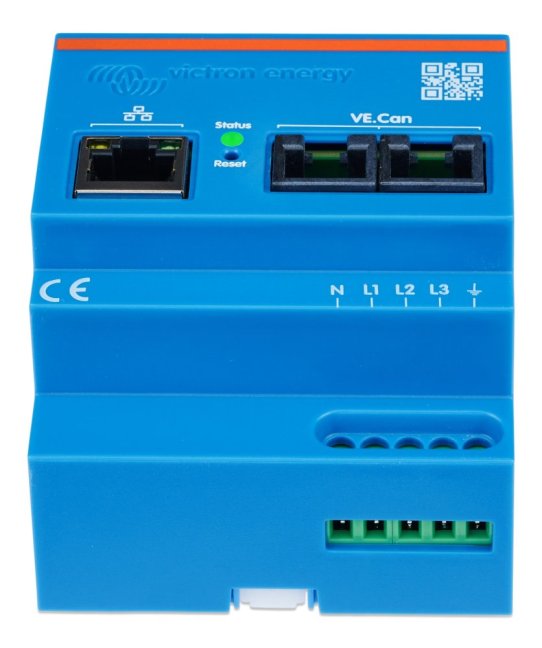

VM-3P5A Energy Meter Victron Energy

Elektroměr VM -3P5A je standardní zařízení pro měření výkonu a energie v jednofázových, dělených a třífázových aplikacích. Vypočítává hodnoty výkonu každé fáze a vysílá je přes VE.Can nebo Ethernet s vysokou rychlostí.

Podporuje standardní 5A proudové transformátory (nejsou součástí dodávky) a je napájen ze všech fází (N-L1-L2-L3). Vestavěné porty Ethernet a VE.Can umožňují přímé připojení k zařízení GX.

Měřič energie funguje ihned po vybalení (firmware může vyžadovat aktualizaci) jako měřič sítě pro systémy s MultiPlus, Quattro, Multi RS a Multi HS. Konfigurace (prostřednictvím VictronConnect) je vyžadována pouze pro změnu role a ruční konfiguraci IP adresy, nikoli pro výchozí DHCP.

Jeho data se zobrazují na zařízení GX, jako je Cerbo GX nebo Ekrano GX , a také v systému VictronConnect a portálu VRM.

Vlastnosti

• Podporuje standardní 5A proudové transformátory (nejsou součástí balení)
• Komunikace Modbus/UDP přes Ethernet
• Podpora pro 1fázové, dělené fázové a 3fázové konfigurace
• Konfigurovatelná registrace celkové energie: vektorová, aritmetická nebo absolutní
• Stavovou LED diodu lze nastavit jako čítač impulsů pro rychlou a přehlednou diagnostiku

Zprávy:

• napětí mezi fází a nulovým vodičem
• napětí mezi vodiči
• účiník (dle konvence IEEE)
• sled fází (pro třífázovou konfiguraci)
• varování před sledem fází (pro třífázovou konfiguraci)
• napětí ochranného uzemnění
• nulový a svodový proud

VM -3P5A lze konfigurovat pro různé role v zařízení GX, jako je Cerbo GX nebo Ekrano GX . V závislosti na aplikaci jej lze použít:

• jako elektroměr sítě, poskytující řídicí vstup pro systém akumulace energie (ESS)
• pro měření výkonu FV střídače
• pro měření výkonu střídavého generátoru
• jako měřič střídavého proudu pro měření vyhrazeného obvodu střídavého proudu
• sledovat nabíječku elektromobilů
• sledovat tepelné čerpadlo

Nabízí dvě možnosti připojení k zařízení GX:

• Kabelové ethernetové připojení k místní síti přes vestavěný ethernetový port, které umožňuje zařízení GX s ní komunikovat.
• Kabelové připojení VE.Can přes integrovaný port VE.Can, které jej přímo propojuje se zařízením GX.

Vysoká obnovovací frekvence
Při výpočtu efektivních hodnot výkonu pro každou fázi je elektroměr přenáší vysokou rychlostí přes VE.Can nebo Ethernet, což vede k přesnějším měřením spotřeby energie, importu do sítě a napájení do sítě, například v systému ESS.

S VM-3P5A je nastavení hračkou
Navržen pro snadnou integraci a fungují ihned po vybalení (Plug & Play) jako síťový elektroměr pro většinu systémů. Konfigurace (přes aplikaci VictronConnect) je nutná pouze při změně role (síťový elektroměr, FV měnič, AC generátor nebo AC spotřebič), při ručním nastavení IP adresy místo výchozího DHCP a u modelu VM-3P5A při nastavení převodního poměru primárního proudového transformátoru.

Vzdálené sledování odkudkoli
Jeho data se zobrazí v aplikaci VictronConnect App, zařízení GX, jako je Cerbo GX nebo Ekrano GX, a v portálu VRM.

Průmyslové proudové transformátory
VM-3P5A podporuje standardní 5A proudové transformátory (nejsou součástí dodávky), což zajišťuje přesné a konzistentní měření proudu v jednofázových, split-fázových i třífázových instalacích.

Konfigurovatelná metoda registrace energie
Oba elektroměry nabízejí konfigurovatelnou metodu registrace energie s možností volby mezi vektorovou, aritmetickou nebo absolutní registrací. Díky této flexibilitě jsou vhodné pro různé regionální požadavky.

Komplexní sledování elektrických parametrů
Hlášení fázového napětí (L-N), sdruženého napětí (L-L), účiníku (podle konvence IEEE), sledu fází pro třífázovou konfiguraci, varování před chybným sledem fází u třífázové konfigurace a ochranných zemních napětí, jakož i proudu nulovým a fázovými vodiči.

Impulzní výstup LED
Stavovou LED lze nakonfigurovat jako impulzní energetický výstup pro rychlou vizuální diagnostiku na první pohled.
