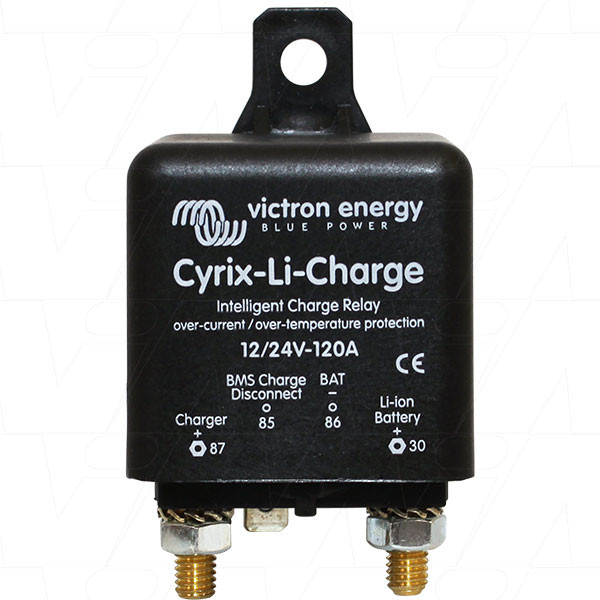

Cyrix-li-charge 12/24V 120A, CYR010120430
Odpojovací relé nabíječe (max 120A), pro ochránění Li-Ion baterie proti přepětí nebo přehřátí Více

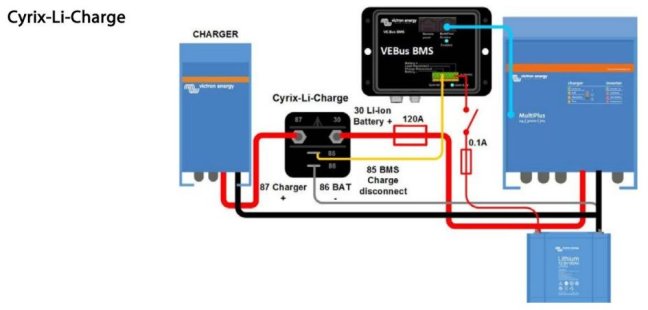

Cyrix-li-charge připojí nabíječ baterie s 3 vteřinovým zpožděním:
- pokud je výstup Charge Disconnect VE.Bus BMS na vysoké úrovni a
- pokud naměří více než 13,7V (resp 27,4V) na vývodech nabíječe a
- pokud naměří 2V nebo více na bateriových svorkách (cyrix zůstane rozpojený, pokud není připojen k baterii)
Cyrix-Li-Charge se okamžitě rozpojí kdykoli se jeho řídící vstup odpojí, což signalizuje z BMS přěpětí nebo přehřátí
Obecně alarm přepětí článku zmizí krátce po té, co je nabíječ odpojen (nebo bylo nabíjení zastaveno). Cyrix pak připojí nabíječ po 3 vteřinové prodlevě. Po dvou pokusech o připojení s 3 vteřinovým zpožděním, vzroste prodleva na 10 minut.
Kdykoli je napětí baterie nižší než 13,5V (resp. 27V) cyrix se odpojí se zpožděním 1 hodiny
TECHNICKÉ PARAMETRY:
Trvalý proud a přerušovací schopnost při 12/24V: 120 A
Řídící vstup: Cyrix bude spojen, když řídící vstup má vysokou úroveň (odpovídající napětí baterie).
Cyrix bude rozpojen, když řídící vstup nebude napájen nebo bude snížen
Spojovací napětí: 13,7V, resp 27,4V
Rozpojovací napětí: 13,5V, resp 27V
Spotřeba, je li rozpojený: < 4 mA
Krytí proti vodě: IP54
Hmotnost: 0,11 kg
Rozměry: 46x46x80 mm
