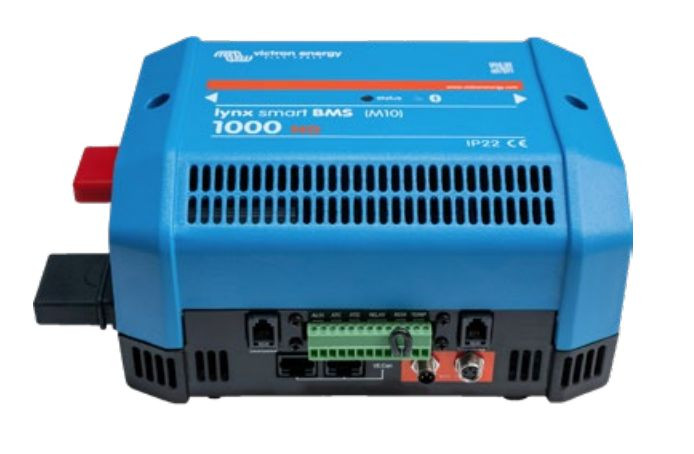

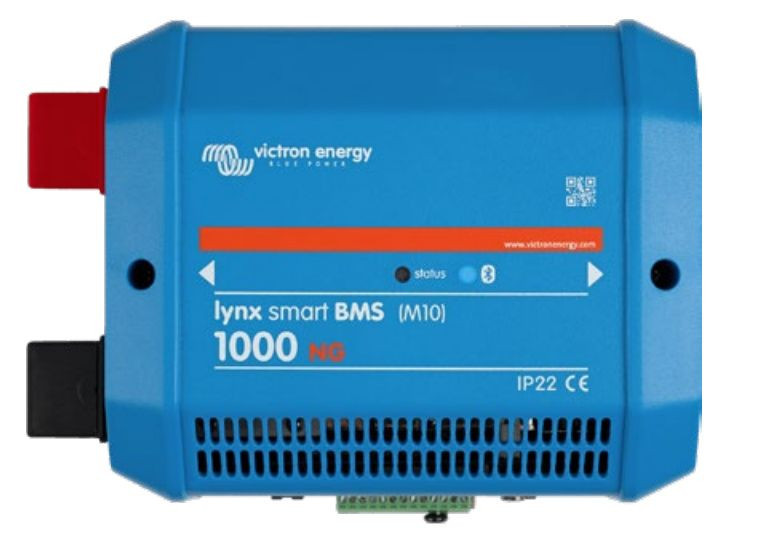

Victron Energy Lynx Smart BMS 1000 NG (M10)

Zařízení pro správu inteligentních lithiových baterií společnosti Victron.

Naše cena:

35 330 Kč (vč. DPH)
29 198 Kč (bez DPH)

Pokud objednáte dnes, odesíláme zítra ve středu 11.12.2024.
Dostupnost: SklademSkladem
Objednací číslo:LYN034170310
Vlastní velký sklad Plzeň
Odborné poradenství na naší kamenné prodejně v Plzni
Záruční i pozáruční servis a široký výběr náhradních dílů
Zastupujeme značky

Více o produktu

Lynx Smart BMS NG je speciální systém pro správu baterií (BMS) navržený speciálně pro lithiové baterie Victron Energy NG.
Tyto baterie využívají technologii lithium-železo-fosfátu (LiFePO4) a jsou k dispozici ve variantách 12,8 V, 25,6 V a 51,2 V s různými kapacitami. Lze je konfigurovat v sériovém, paralelním a sériově/paralelním uspořádání, což umožňuje vytvářet bateriové banky se systémovým napětím 12 V, 24 V nebo 48 V. Maximální počet baterií v jednom systému je 50, což umožňuje maximální skladování energie 192 kWh v systému 12V a až 384 kWh v systému 24V a 48V. Maximální kapacitu pro ukládání energie lze znásobit paralelním zapojením více systémů Lynx Smart BMS, což rovněž zajišťuje redundanci v případě selhání jedné bateriové banky.

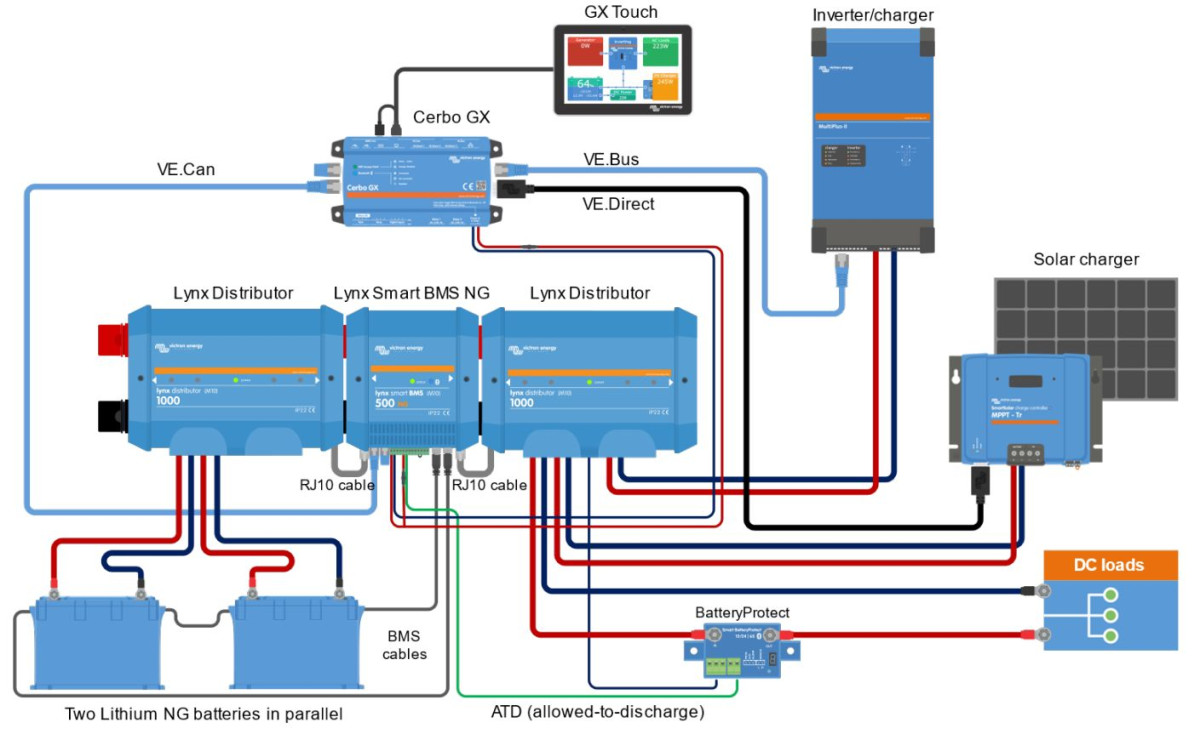

Z různých systémů BMS, které jsou k dispozici pro zcela nové lithiové baterie NG, je Lynx Smart BMS NG nejbohatší a nejkomplexnější variantou a lze ji bez problémů integrovat s ostatními produkty M10 v systému Lynx Distributor. Je k dispozici ve verzích 500 A (M10) a 1000 A (M10).

Vestavěný stykač 500 A nebo 1000 A
- K dispozici ve verzích 500 A (M10) a 1000 A (M10).
- Funguje jako sekundární bezpečnostní systém pro ochranu baterie v případě selhání primárních ovládacích prvků (ATC, ATD a/nebo DVCC).
- Vhodný jako dálkově ovládaný hlavní systémový spínač.

Přednabíjecí obvod
- Zabraňuje vysokým rozběhovým proudům při připojování kapacitních zátěží, jako jsou měniče.
- Eliminuje potřebu externích přednabíjecích zařízení.

Monitorování a kontrola
- Připojení Bluetooth pro monitorování a ovládání prostřednictvím aplikace VictronConnect nebo VE.Can připojení v kombinaci s
GX zařízeními, jako je Cerbo GX nebo Ekrano GX, a portálem VRM.
- Odečet napětí a teplot článků také na zařízeních GX a portálu VRM.
- Vestavěný monitor baterie poskytuje údaje, jako je stav nabití, napětí, proud, historická data, informace o stavu a další údaje v reálném čase.
v reálném čase.
- Přehledná diagnostika s okamžitým odečtem údajů.

DVCC a kontakty ATC/ATD
- Kompatibilní střídače/nabíječky Victron, nabíječka baterií Orion XS 12/12-50A DC-DC a solární regulátory nabíjení jsou automaticky řízeny prostřednictvím připojeného zařízení GX a DVCC.
- Kontakty ATC/ATD lze použít k ovládání dalších nabíječek a zátěží, které mají port pro vzdálené zapnutí/vypnutí.

Programovatelné relé
- Lze použít buď jako poplachové relé (v kombinaci s předpoplachem), nebo k ovládání alternátoru přes jeho externí regulátor (kabel zapalování).
- Funkce Režim ATC alternátoru pro bezpečné odpojení alternátoru před odpojením baterie.

Svorka AUX
- Vestavěný pomocný zdroj napájení (1,1 A při systémovém napětí) pro napájení specifických zátěží (např. zařízení GX) po vypnutí BMS.
- Automatické vypnutí BMS a připojení AUX, pokud není do 5 minut po nízkém napětí zjištěno žádné nabíjecí napětí.
události.

Datová komunikace VE.Can a NMEA 2000
- Snadné připojení a komunikace se zařízeními GX prostřednictvím VE.Can pomocí standardního síťového kabelu RJ45.
- Integrace do námořních sítí prostřednictvím protokolu NMEA 2000 (vyžaduje kabel VE.Can na NMEA 2000 micro-C male).

Monitorování pojistek rozdělovače Lynx
- Monitorování stavu pojistek až 4 připojených rozdělovačů Lynx prostřednictvím VictronConnect nebo zařízení GX.
- Přijímání alarmů v případě přepálených pojistek.

Paralelní redundantní Lynx Smart BMS
- Nová funkce paralelní redundance pro systémy Lynx Smart BMS a Lynx Smart BMS řady NG umožňuje použití více systémů Lynx BMS v jedné instalaci. Každý z nich má vlastní baterii a dohromady tvoří jeden redundantní bateriový systém. Paralelně lze zapojit až 5 BMS.

TECHNICKÉ PARAMETRY Lynx Smart BMS 1000 NG (M10)
Napětí baterie: 9-60 VDC
Maximální vstupní napětí: 75 VDC
Podporuje systémová napětí: 12, 24 a 48V
Jmenovitý trvalý proud hlavního bezpečnostního stykače: 1000 A trvale
Jmenovitý špičkový proud hlavního bezpečnostního stykače: 1200 A 5 minut
Spotřeba ve vypnutém stavu: 0,3 mA pro všechna napětí
Spotřeba ve Stand By: ca 0,6 W
Spotřeba v zapnutém stavu: ca 4,2 W
Proudová sběrnice: 8x30 mm měď, otvory pro šrouby M10
VE.Can: RJ45
Datové bateriové kabely: 3 polové konektory se šrouby M8, až 50 připojitelných baterií
Rozměry: 230/18/100 mm
Hmotnost: 2,7 kg
Pracovní a skladovací teplota: -40°C-+60°C
Vlhkost: max 95% nekondenzující
Ochrana proti vodě a vniknutí předmětů: IP22

Návod k použítí česky v online verzi - Lynx Smart BMS 500/1000 NG (M10) - přeloženo pomocí Google Translator.
