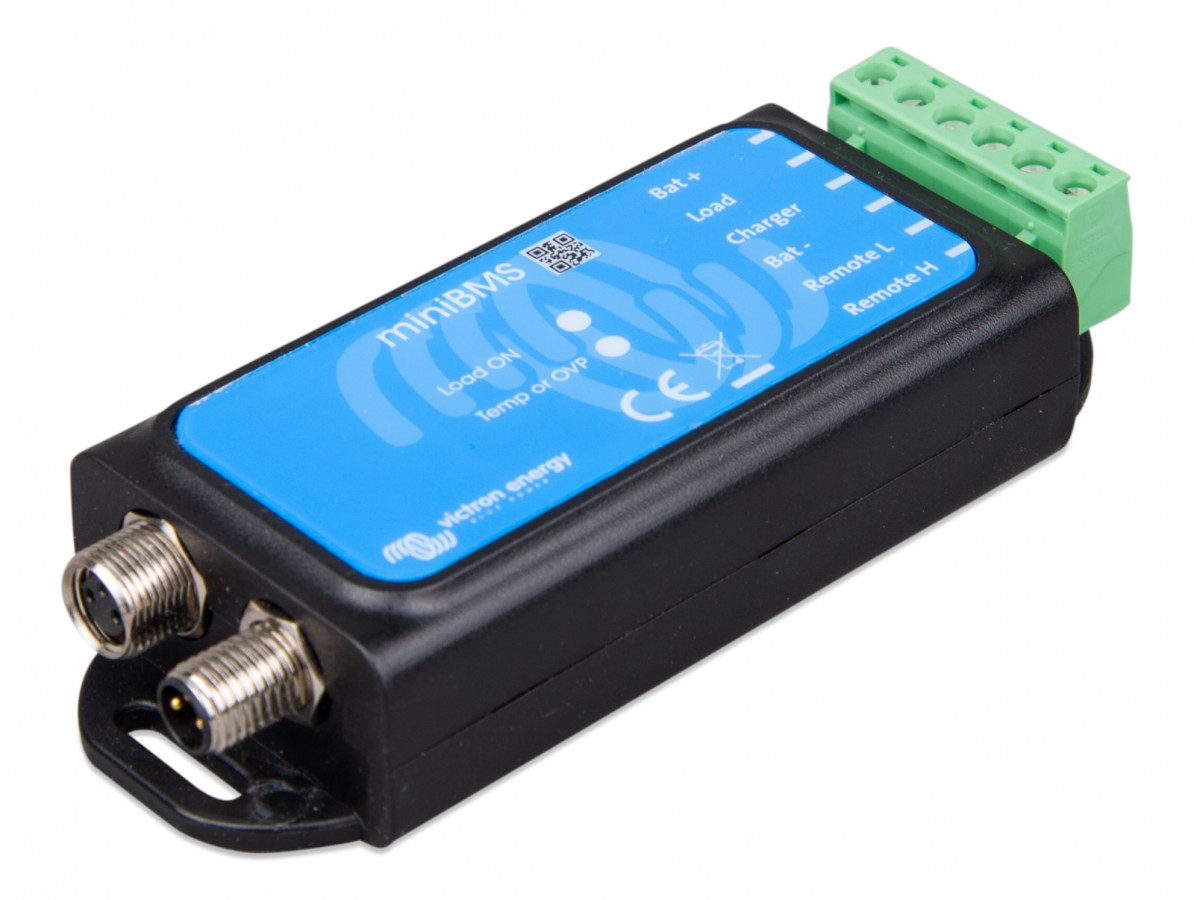

MiniBMS - BMS400100000

Jednoduchá a cenově dostupná alternativa k VE.Bus BMS

Naše cena:

1 310 Kč (vč. DPH)
1 083 Kč (bez DPH)

Dostupnost: na dotaz (zaslat dotaz)
Objednací číslo:miniBMS
Vlastní velký sklad Plzeň
Odborné poradenství na naší kamenné prodejně v Plzni
Záruční i pozáruční servis a široký výběr náhradních dílů
Zastupujeme značky

Více o produktu

MiniBMS může v mnoha ohledech nahradit VE.Bus BMS. Avšak nelze ji použít s produkty VE.Bus MultiPlus a Quattro, protože miniBMS nemá VE.Bus rozhraní. MiniBMS je určena k použití s bateriemi Victron Energy SMART LiFePO4 s kruhovým M8 konektorem. A lze ji použít pro bateriové systémy o napětí 12, 24 nebo 48V DC.

MiniBMS má dva výstupy, podobně jako VE.Bus BMS.

Load - výstup pro odpojení zátěže
Výstup Load je normálně pod napětím, odpojí se (free floating) v případě podpětí článku. Maximální proud je 1A a není chráněn proti zkratu.

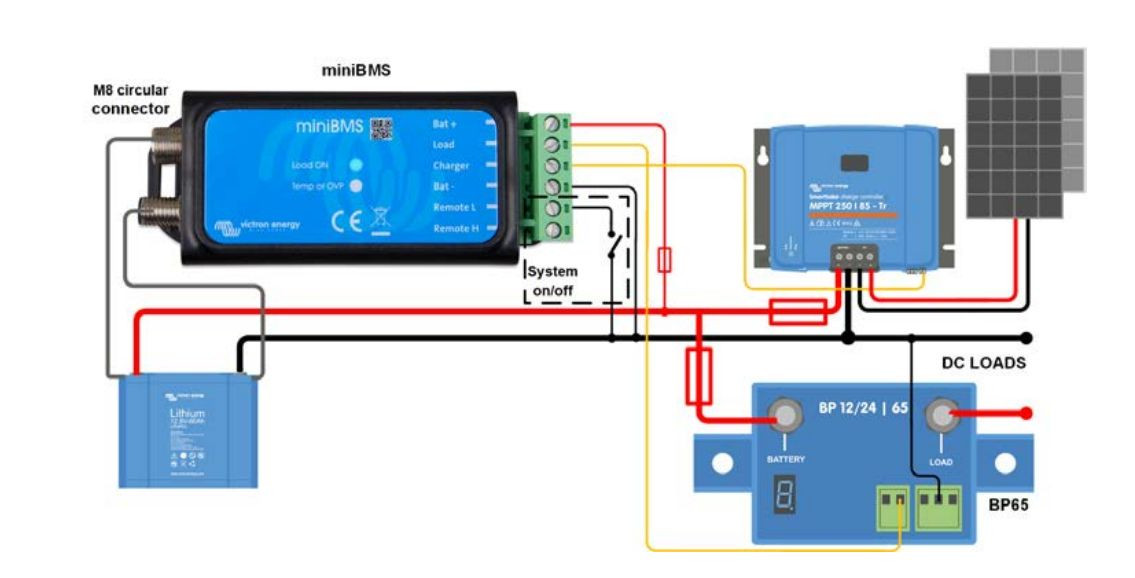

Výstup Load může být použit k řízení:
   - proudového relé nebo stykače
   - ON/OFF vstupu podpěťové ochrany Victron Energy, DC/AC měniče nebo DC/DC měniče napětí, či jiných zařízení. Zapojení může vyžadovat speciální propojovací kabel

Charger - výstup pro odpojení nabíječe
Výstup Charger je normálně pod napětím, odpojí se (free floating) v případě přepětí článku nebo přehřátí baterie. Maximální proud je 10mA. Tento výstup není určen k napájení indukční zátěže jako je například cívka relé.

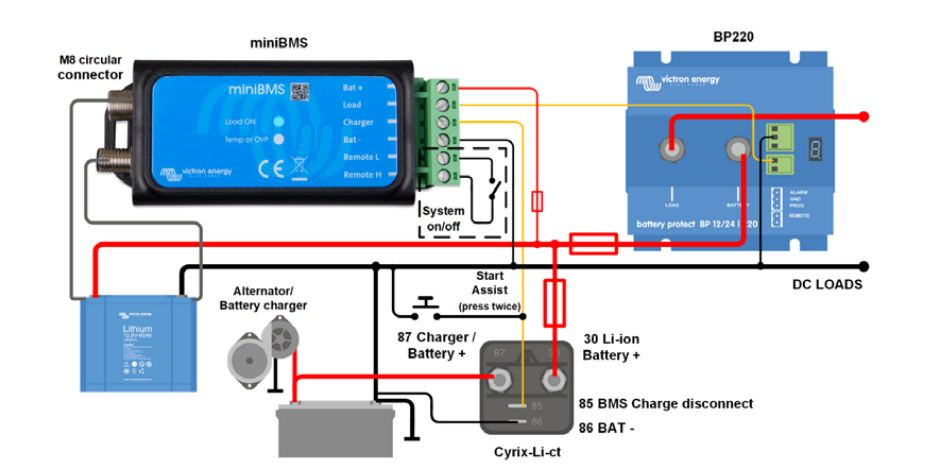

Výstup Charger může být použit k řízení:
   - vzdálené ovládání zpanuto/vypnuto nabíječe
   - Cyrix-Li-Charge relé
   - Cyrix-Li-ct bateriového spojovače

Vstup pro zapnutí/vypnutí systému
Vstup pro vypnutí systému ovládá oba výstupy BMS. Pokud je vypnut, oba výstupy se odpojí (free floating), takže dojde k vypnutí zátěže i nabíječe.
Vstup pro zapnutí/vypnutí systému sestává z dvou kontaktů: Remote L a Remote H. Vypínač systému může být zapojen mezy tyto dva kontakty, nebo kontakt  H může být připojován k + baterie, nebo kontakt L může být připojován k - baterie

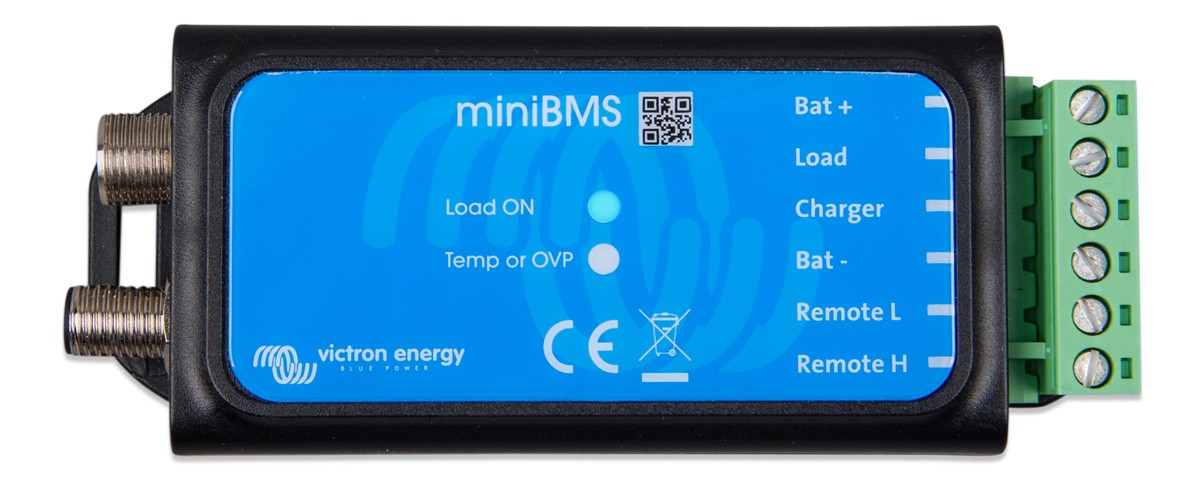

LED indikace
Load ON (modrá): Load výstup BMS je high (pod napětím) (napětí článku je větší něž 2,8V, nastavitelné na baterii)
Temp or OVP (červená): výstup Charger je free floating (z důvodu přehřátí >50°C, nebo nízké teploty <5°C, nebo přepětí)

PARAMETRY:
Normální vstupní napětí (Vbat): 8-70 V DC
Pracovní teplota: -20 až + 50°C
Krytí proti vodě: IP20
Vlhkost: max 95% nekondenzující
Rozměry: 106x42x23 mm

Technické parametry

Objednací číslo: miniBMS
Výrobce: Victron Energy
Kategorie: BMS a příslušenství
Dostupnost: na dotaz (zaslat dotaz)
