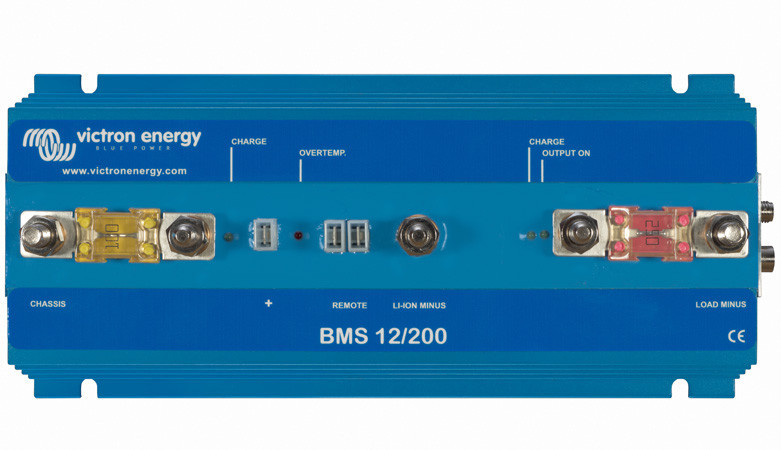

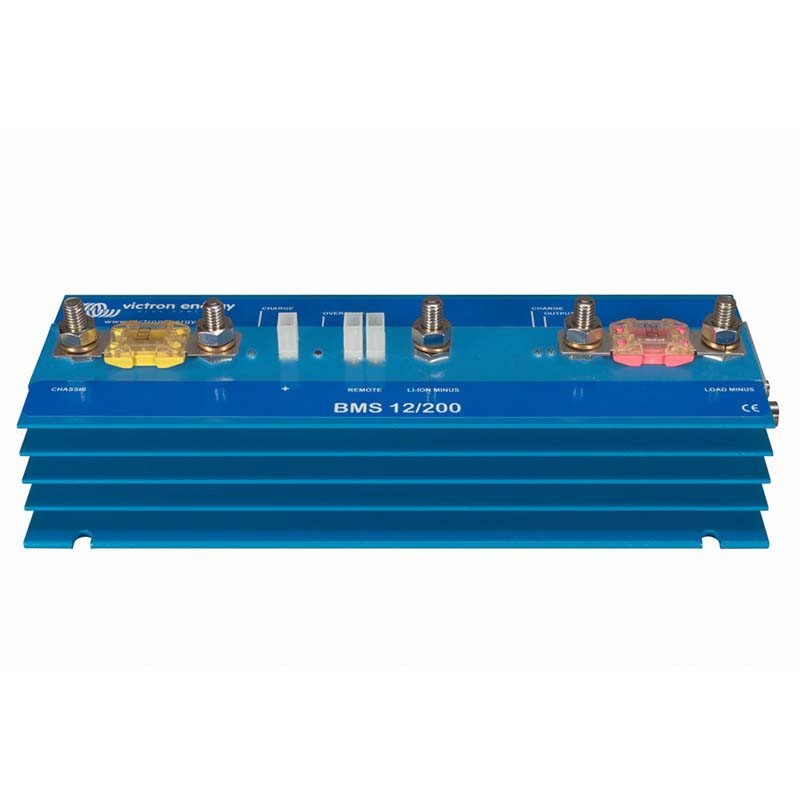

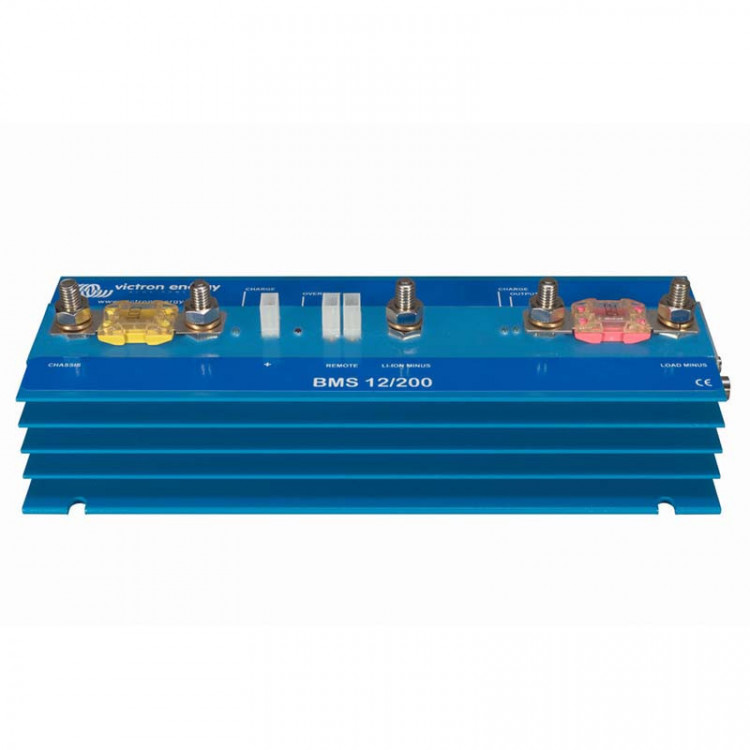

BMS 12/200 - BMS012201000

BMS 12/200 chrání alternátor a kabeláž, dodává až 200A pro DC spotřebiče, včetně invertorů (měničů napětí) a invertorů s UPS

Vstup pro alternátor, nebo nabíječku baterií (AB Port)
1. První funkce AB Portu je zabránit vybíjení startovací baterie zátěží připojené k LiFePO baterii (LFP). Tato funkce je podobná funkci Cyrix Battery Combiner nebo Argo FET Battery Isolator. Proud může procházet do LiFePO baterie pouze pokud je vstupní napětí (napětí na startéru) větší než 13V.
2. Proud z LFP baterie nemůže procházet zpět do startovací baterie, čímž se zabrání eventuálnímu poškození LFP baterie nadměrným vybitím.
3. Nadměrné vstupní napětí a přechodové jevy jsou zregulovány na bezpečnou úroveň.
4. V případě nevyrovnanosti článku, nebo přehřátí, dochází k redukci nabíjecího proudu na bezpečnou úroveň.
5. Vstupní proud je elektronicky omezen přibližně na 80% hodnoty pojistky AB. Například u 50A pojistky omezuje vstupní proud na 40A.
Volba správné pojistky je důležitá, protože:
a. Chrání LFP baterii proti nadměrnému nabíjecímu proudu (důležité v případě nízké kapacity LFP)
b. Chrání alternátor proti přetížení v případě vysoké kapacity LFP baterie (většina 12V alternátorů se přehřívá a může dojít k poškození, pokud běží na maximální výkon více než 15 minut).
c. Omezuje nabíjecí proud, aby nedošlo k překročení maximální proudové schopnosti kabelů.
Maximální hodnota pojistky je 100 A (omezení nabíjecího proudu přibližně na 80A).

Vstup/výstup pro zátěž a nabíječku (LB Port)
1. Maximální proud v obou směrech: 200A trvalý.
2. Špičkový vybíjecí proud elektronicky omezen na 400A.
3. Odpojení baterie, pokud napětí nejslabšího článku klesne pod 3V.
4. V případě nerovnováhy napětí článků, nebo překročení teploty článků, je nabíjecí proud snížen na bezpečnou úroveň.

TECHNICKÁ SPECIFIKACE:
Maximální počet 12,8V LiFePO baterií (zapojených paralelně): 10
Maximální nabíjecí proud (Power Port AB): 80 A při 40°C
Maximální nabíjecí proud (Power Port LB): 200 A při 40°C
Maximální trvalý vybíjecí proud, LB: 200 A při 40°C
Špičkový krátkodobý vybíjecí proud, LB (ochrana proti zkratu): 400 A
Odpojovací napětí: cca: 11 V
Klidový odběr: 10 mA
Odběr při vypnutí (vypnutá zátěž, zachováno nabíjení přes AB a LB): 5 mA
Odběr při odpojené baterii kvůli nízkému napětí článku (vybití, vada atd.): 3 mA
Provozní teplota: -40 až +60°C
Maximální vlhkost: 100% Průměrná vlhkost: 95%
Třída krytí proti vodě: IP65
Připojení AB, LB a mínus pól baterie: M8
Připojení plus pól baterie: Faston "samice" 6,3 mm
Hmotnost: 1,8 kg
Rozměry (VxŠxH): 65 mm x 120 mm x 260 mm
Normy: EN 50081-1, EN 50082-1, 2004/104/EC
