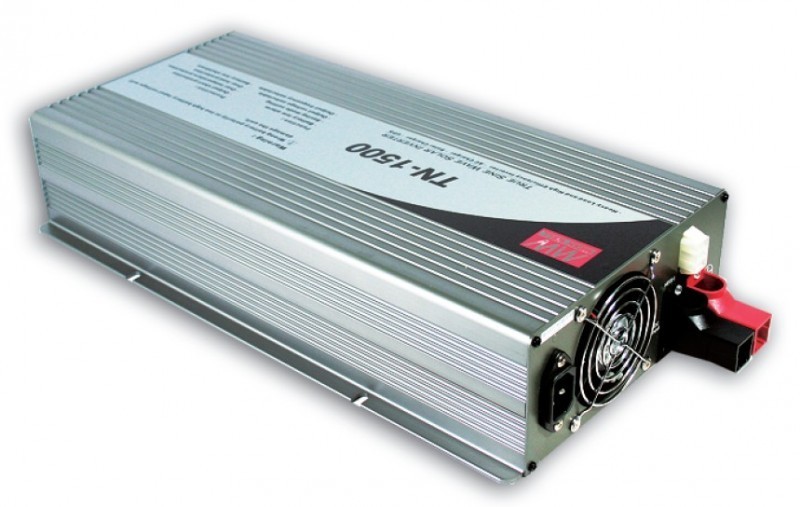

TN-1500-212B, TN-1500-212, TN-1500-12

Měnič napětí TN-1500-212B pro solární aplikace a s funkcí UPS. Měnič napětí z 12V DC na  230V AC 1500W s čistě sínusovým průběhem. V měniči je zabudovaný solární regulátor a nabíječ 30A. Měnič lze použít několika způsoby:

1/ DC/AC sínusový měnič (THD<3%)
2/ ostrovní solární systém (panely max 25V)
3/ UPS systém, doba přepnutí <10ms

 Vlastnosti:

• čistě sínusový výstup
• vysoký maximální výkon 3000W max 30půlvln (viz specifikace)
• UPS mód, Energy Saving mód (nastavitelné)
• vysoká účinnost 88%
• Standby úsporný režim (nastavitelné)
• ovládací čelní panel se zobrazením provozních stavů
• ventilátor ovládaný teplotou
• ochrany proti: podpětí a přepětí baterií, přehřátí, zkratu na výstupu, přepólování vstupu, přetížení
• zabudovaný solární nabíječ, zabudovaný AC nabíječ
• volitelně monitorovací a ovládací software

TECHNICKÉ PARAMETRY ZÁKLADNÍ (TN-1500-212B): ( _datasheet_ )
Výstup:
- 1500W trvale, 1725W 180s, 2250W 10s, 3000W 30 půlvln
- 200/200/230/240 V AC volitelné SW tlačítkem
- 50±0,1%Hz
- čistý sínus (THD pod 3%)
- přepnutí ze sítě na baterie do 10ms (UPS)
- 1x Shuko zásuvka

Vstup:
- baterie 12V olověné, solární panely max 25V
- max proud z baterií 150A
- příkon naprázdno do 18W @ standy saving mode
- zpětný proud při vypnutém měniči pod 1mA
- účinnost 88%

Ochrana baterie:
- pojistky 5x 40A
- alarm 11,3V+-, vypnutí 10,5V +-
- ochrana přepolování pojistkou

Výstupní ochrany:
- teplotní 82°C±5°C
- ochrana proti zkratu
- přetížení 105~115% 3 min, 115~150% 10s
- jistič 10A

Nabíječe:
- AC: 5,5A, 14,3V±4%
- solární: 30A, 14,3V±4%, max napětí panelu naprázdno: 25V

Ostatní:

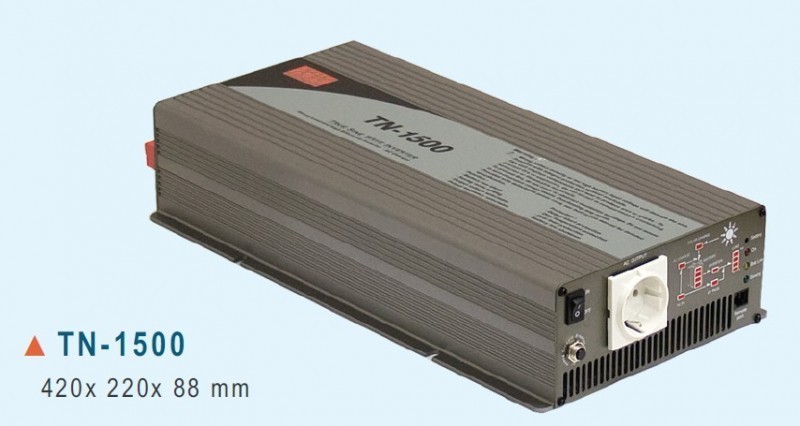

- rozměr: 420/220/88 mm
- hmotnost: 6,85kg
- ovládání RJ11 - RS232 (volitelné)


Uvedené hodnoty mohou podléhat toleranci, viz datasheet výše.
