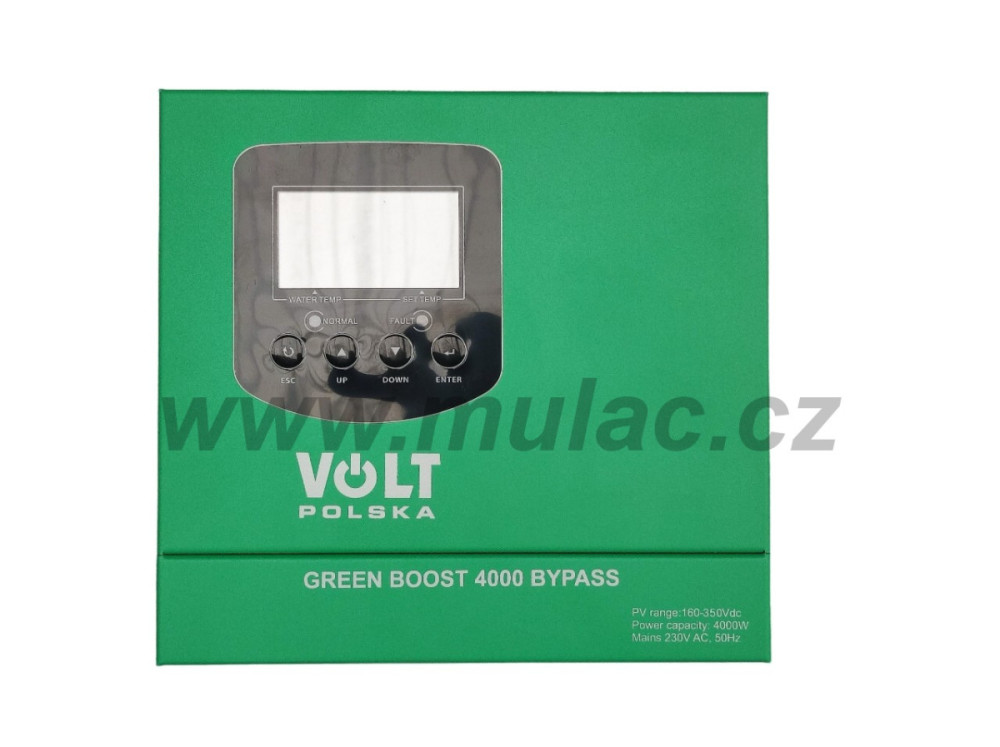

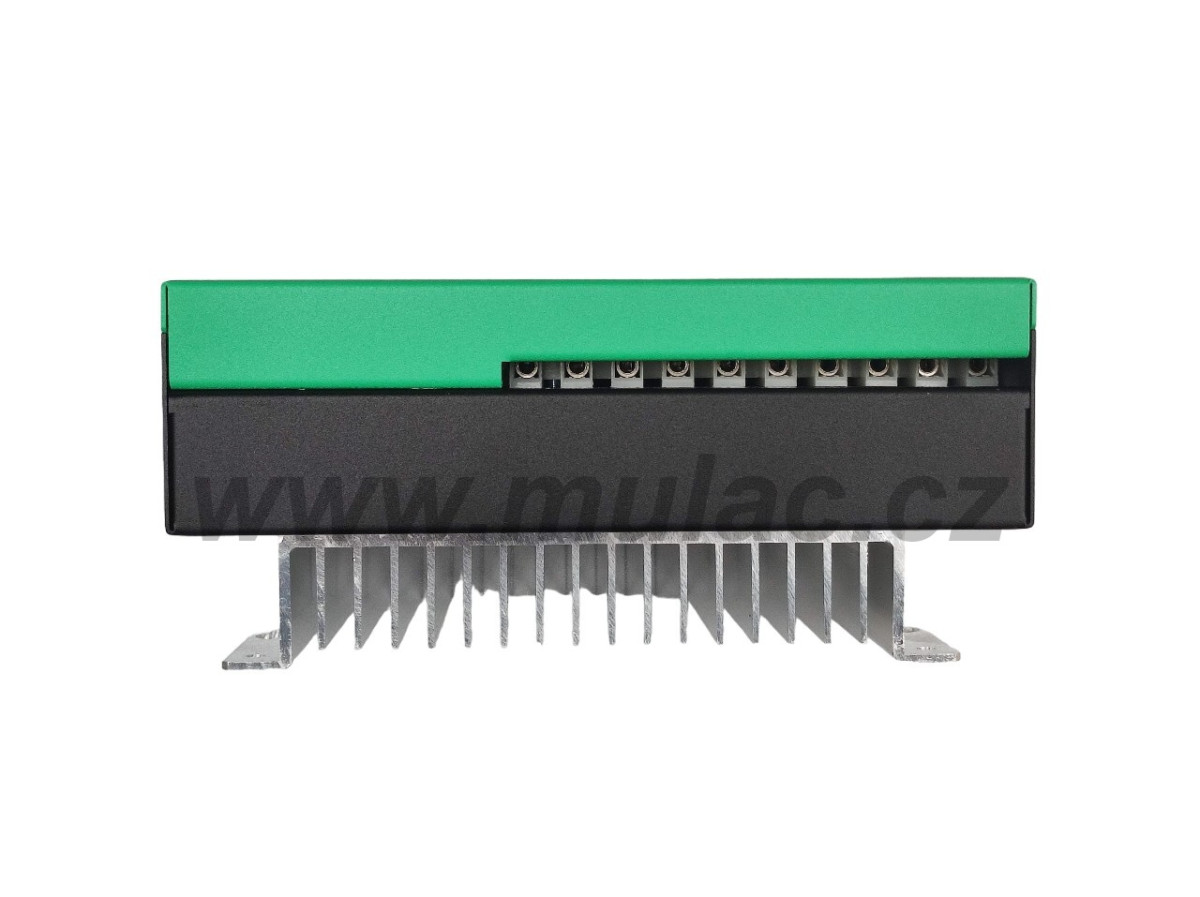

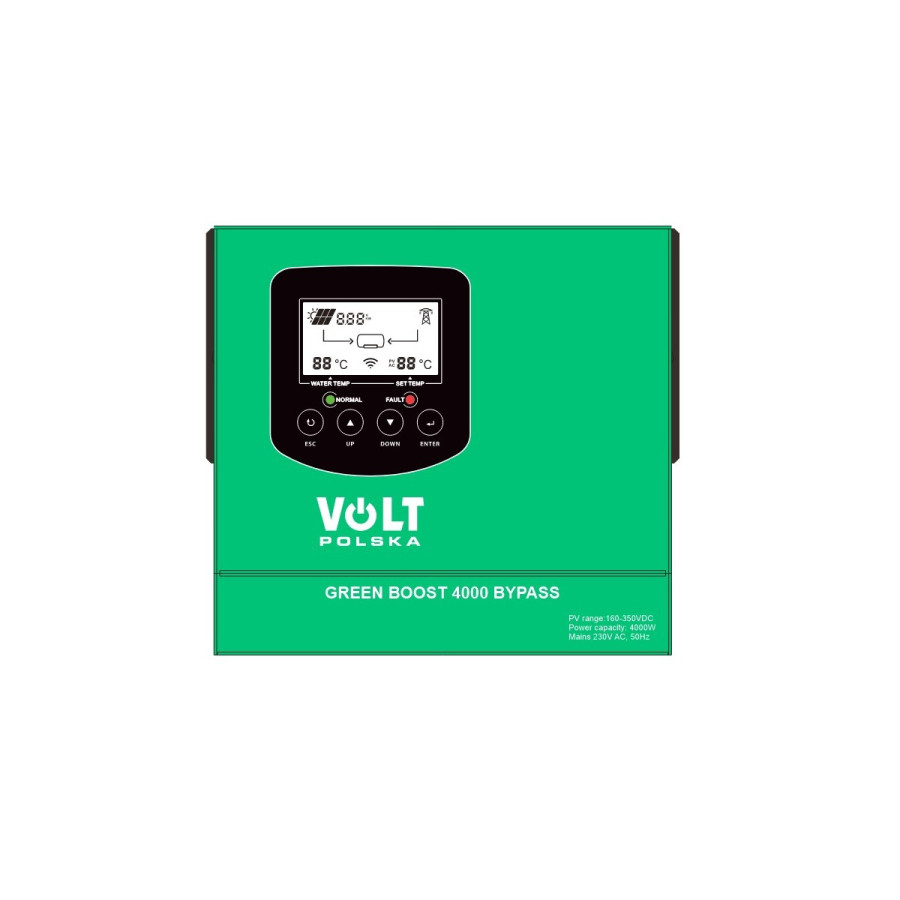

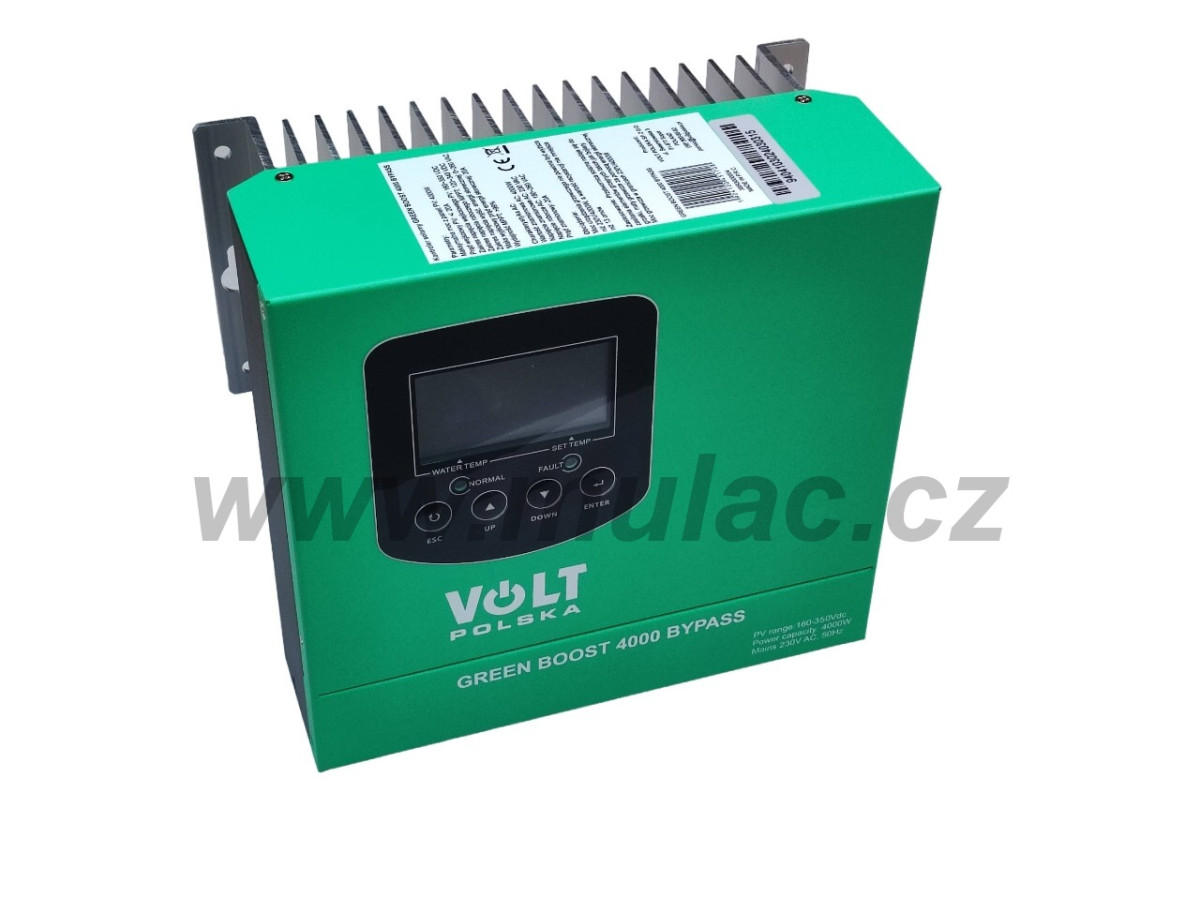

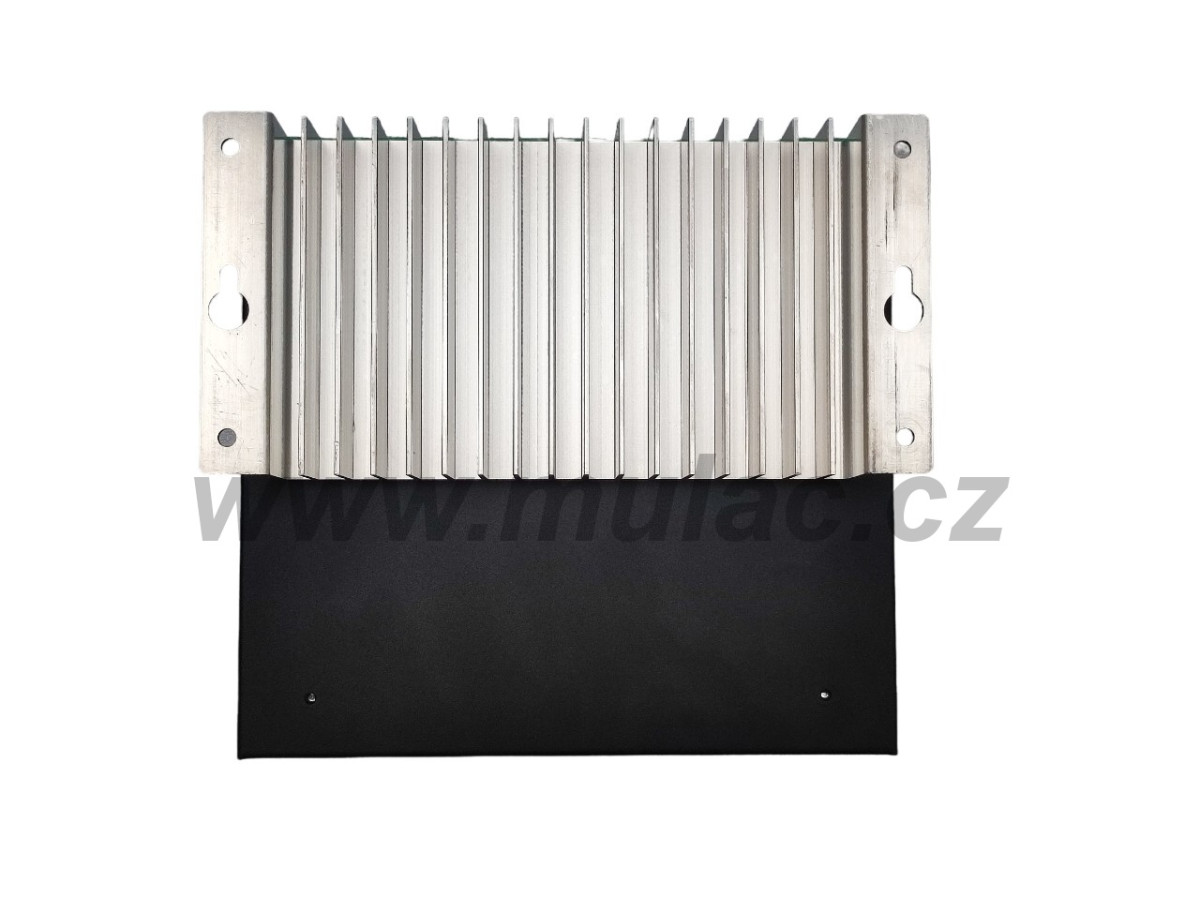

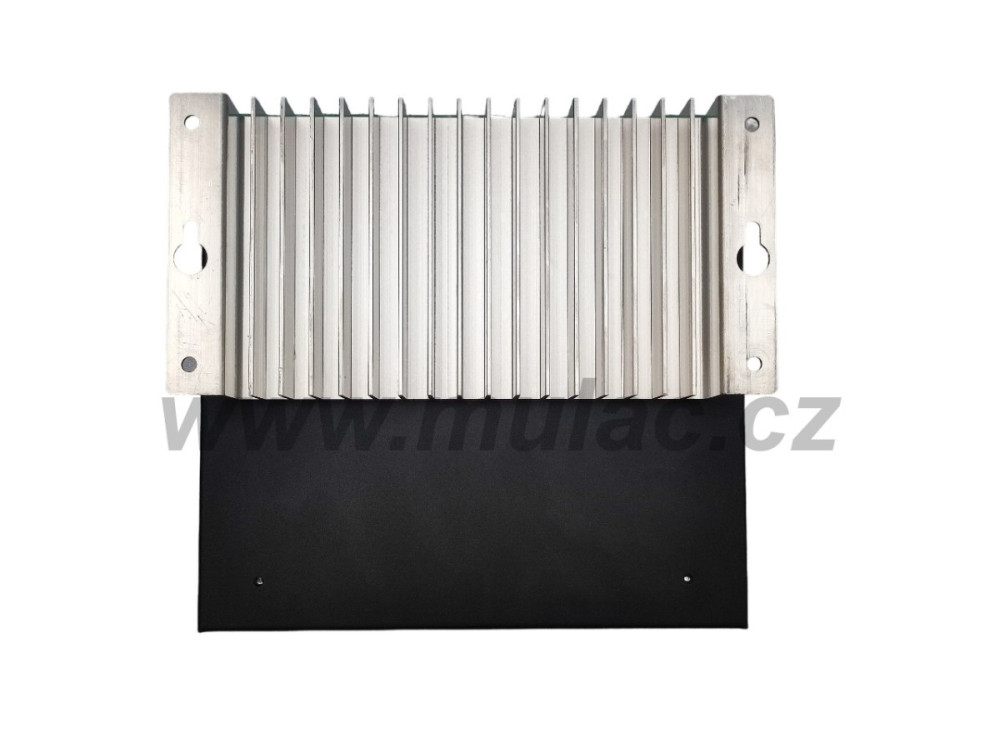

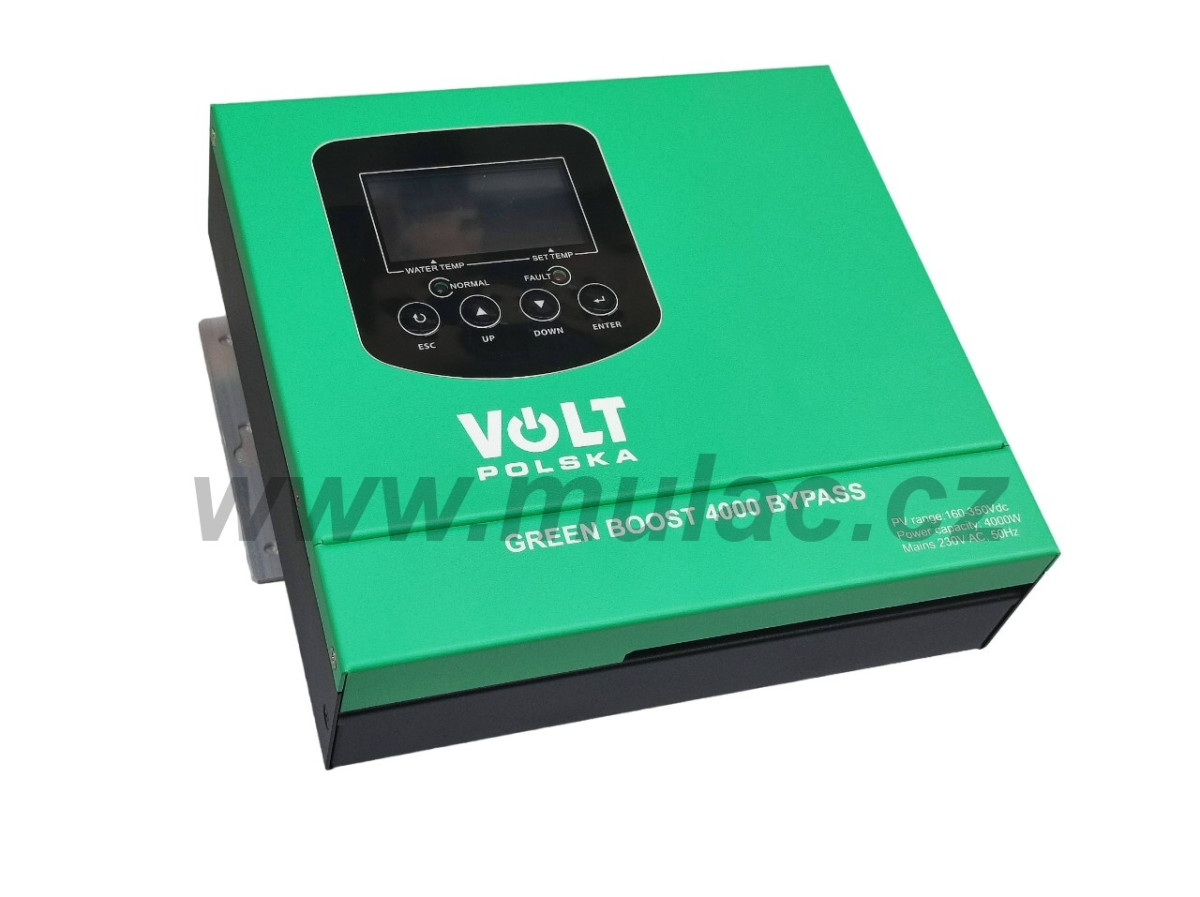

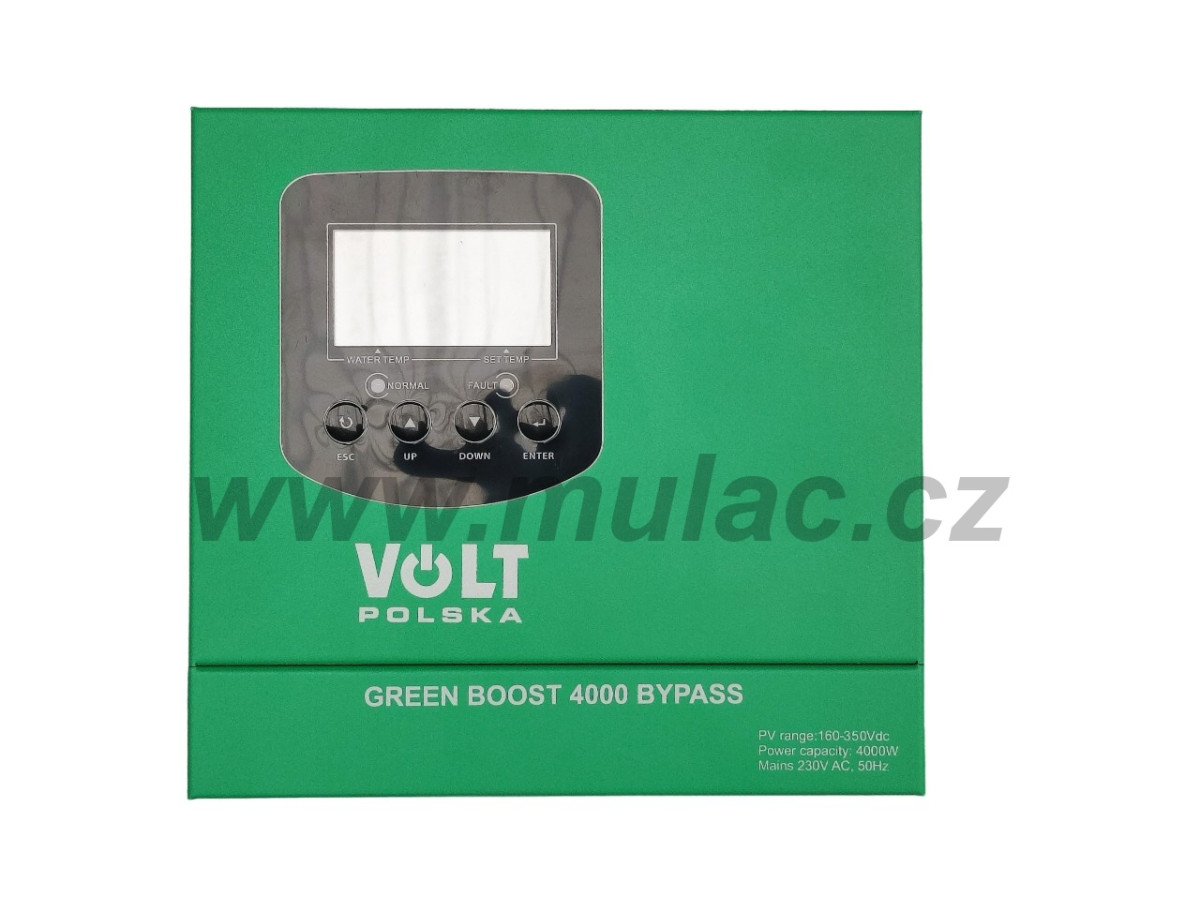

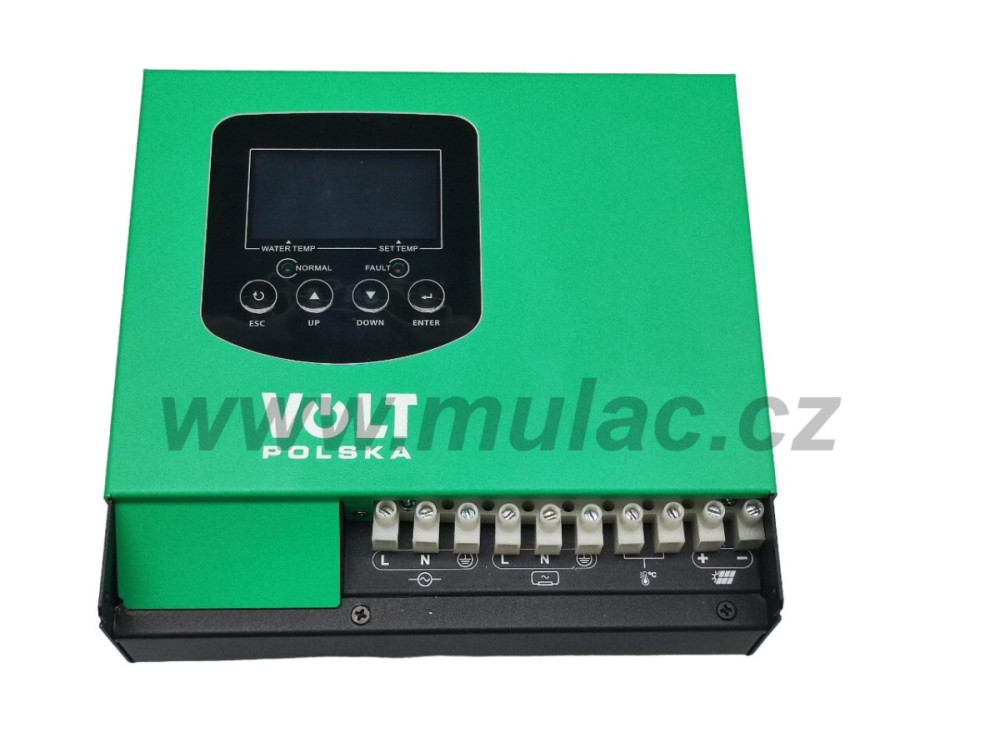

GREEN BOOST 4000 BYPASS (MPPT 160-350VDC), solární regulátor pro přímý ohřev vody

Ostrovní solární regulátor pro přímý ohřev vody energií ze solárních panelů, napájení elektrických topení atp., s bypasem pro připojení sítě. Výstupní napětí solárních panelů 160 až 350 VDC. Zařízení je osazeno  MPPT solárním regulátorem pro získání maximálního množství energie z FV panelů. GREEN BOOST 4000 BYPASS pracuje bez připojených baterií.

Systém je velmi jednoduchý a funkční. K měniči se připojí solární panely jejichž celkový výkon je maximálně 4000W, a napětí je v rozmezí 160 až 350 VDC a Imp max 20A, (pozor při nízkých teplotách napětí panelů roste!).

Zde je jednoduchý, orientační, postup jak zjistit kolik panelů potřebujete: Sečtěte jmenovitý výkon všech panelů, které budete zapojovat, součet musí být menší než 4000W. Sečtěte Voc (na štítku panelů) všech panelů, které budete zapojovat sériově, celkové napětí nesmí překročit ca 320V (protože při teplotě -10°C je napětí každého panelu o ca 12% vyšší než Voc) a musí být větší než 160V. Imp panelu do 20A. Všechny panely by měly být stejné velikosti a typu. Vždy se o množství a způsobu zapojení panelů poraďte předem s odborníkem!

Stejnosměrný proud generovaný solárními panely se v měniči přeměňuje na střídavý proud, který lze použít k napájení topných zařízení. Přímé připojení topných zařízení k fotovoltaickým panelům, bez použití měniče by vedlo ke zničení spínacích a ovládacích prvků topného zařízení, proto je třeba nejprve proud z panelů konvertovat na střídavý pomocí GREEN BOOST 4000 BYPASS.

Regulátor GREEN BOOST 4000 BYPASS má jeden výstup, určený pro topná tělesa o napětí 230 VAC (výkon až 4 kW). Po připojení dostatečného napětí z FV panelů začne měnič napájet topné těleso připojené na výstupu.

Regulátor je vybaven i AC vstupem, který umožňuje připojení invertoru k síťovému napětí a ohřev vody i v době, kdy je sluneční záření pro ohřev nedostačující. Regulátor umí ale pracovat i v čistě v ostrovním režimu.

Po instalaci bude regulátor MPPT fungovat inteligentně. Solární energie je prioritním zdrojem, když je solární energie nedostatečná, regulátor automaticky přepne napájení zátěže na veřejnou AC síť.

Měnič má vstup i ze sítě 230V, pokud je třeba můžete snadno přepojit nápájení spotřebičů na siť.

Základní vlastnosti GREEN BOOST 4000:

• Kompaktní rozměry a snadná instalace.
• Bypass
• Vhodné do oblastí, kde není k dispozici připojení k veřejné síťi (chata, zahrada atd.).
• Možnost připojení bojlerů, ohřívačů/topení nebo topných rohoží atp.

Max. výkon připojené zátěže nesmí přesáhnout 230 V AC / 4000 W a odpor připojené zátěže nesmí být menší než 13 Ohm.
